Galvanik
Stromübertragung zur Warenschiene und elektrische Kontaktierung des Gestells.
ERKO · Hochstrom-Kontaktsysteme
Hochstrom-Kontaktsysteme für Galvanik und Eloxal
ERKO-Kontaktblöcke übertragen Strom auf die Warenschiene. Kontaktköpfe verbinden Gestelle elektrisch mit der Schiene. Wir stimmen Bauform und Anschluss auf Ihre Galvanik-, Eloxal- oder Leiterplattenanlage ab.
250–10.000 AFamilienbereich der Kontaktblöcke
Die passende Stromstärke wird für jede Ausführung bestätigt. Dieser Bereich gilt nicht pauschal für jeden Typ oder für Kontaktköpfe.
Selbstklemmendes Funktionsprinzip
Beim Einsetzen der Warenschiene wird die bewegliche Keilplatte nach unten gedrückt und die Kontaktierung hergestellt. Beim Anheben der Warenschiene wird die Verbindung wieder gelöst. Eine separate Ansteuerung des Klemmvorgangs ist nicht erforderlich.
- EinsetzenDie Warenschiene wird in den Kontaktbock eingesetzt.
- KontaktierenDie mechanische Belastung wirkt auf die Kontaktkeile.
- EntnehmenBeim Anheben wird die Kontaktierung gelöst.
Kontaktblöcke in Funktion
Anwendungen und Schnittstellen
In Galvanik-, Eloxal- und Leiterplattenanlagen muss die elektrische Verbindung zu den Warenträgern zur jeweiligen Einbausituation passen. Entscheidend sind der benötigte Strom, die Warenschiene und die mechanischen und elektrischen Anschlüsse.
Eloxal
Kontaktblock und Kontaktkopf passend zur Schiene und zum benötigten Strom auswählen.
Leiterplattenanlagen
Schienenabmessungen, Einbauraum und Anschluss in der jeweiligen Anlage abstimmen.
Kontaktblock-Bauformen
Einfach
Ein einfacher Kontaktbock – als einzelne Ausführung oder auf Grundplatte.
Typ E
Kontaktbock einfach, ohne Grundplatte
Ohne Grundplatte. Die vorhandene Aufnahme und Befestigung sind bei der Auswahl zu berücksichtigen.
Typ K
Kontaktbock einfach, mit Grundplatte
Mit Grundplatte zur Montage. Anschluss und Befestigung werden auf die Einbausituation abgestimmt.
Doppelt
Doppelter Kontaktbock – mit zwei beweglichen Kontaktkeilen.
Typ D
Kontaktbock doppelt, ohne Grundplatte
Ohne Grundplatte. Die vorhandene Aufnahme und Befestigung sind bei der Auswahl zu berücksichtigen.
Typ K-D
Kontaktbock doppelt, mit Grundplatte
Mit Grundplatte zur Montage. Anschluss und Befestigung werden auf die Einbausituation abgestimmt.
Doppelt rund
Runde Ausführung des doppelten Kontaktbocks.
Typ D-R
Kontaktbock doppelt rund, ohne Grundplatte
Ohne Grundplatte. Die vorhandene Aufnahme und Befestigung sind bei der Auswahl zu berücksichtigen.
Typ K-D-R
Kontaktbock doppelt rund, mit Grundplatte
Mit Grundplatte zur Montage. Anschluss und Befestigung werden auf die Einbausituation abgestimmt.
Der Gesamtbereich von 250 bis 10.000 A gilt für die Produktfamilie. Stromstufe, Einbaumaße und geeignete Bauform werden für jede Anfrage separat geprüft.
Warenschiene und Einbau
Die vorhandenen technischen Zeichnungen zeigen die für die Anfrage relevante Warenschienenbemaßung. Sie ersetzen keine freigegebene Einbauzeichnung der konkreten Ausführung.
Einbauskizzen und relevante Maße ansehen
Zeichnungsstand 08/2019 · zum Vergrößern öffnen
Zeichnungsstand 08/2019 · zum Vergrößern öffnen
Zeichnungsstand 08/2019 · zum Vergrößern öffnen
Grundplatten und Fertigung
Grundplatten können mit gerader oder abgewinkelter Anschlussfahne sowie abgestimmten Befestigungen ausgeführt werden. Die CNC-Metallbearbeitung der Kupfer-Chrom-Gussrohlinge erfolgt bei Erhardt ERKO. Mechanische und elektrische Schnittstellen stimmen wir für Ihre Anlage ab.

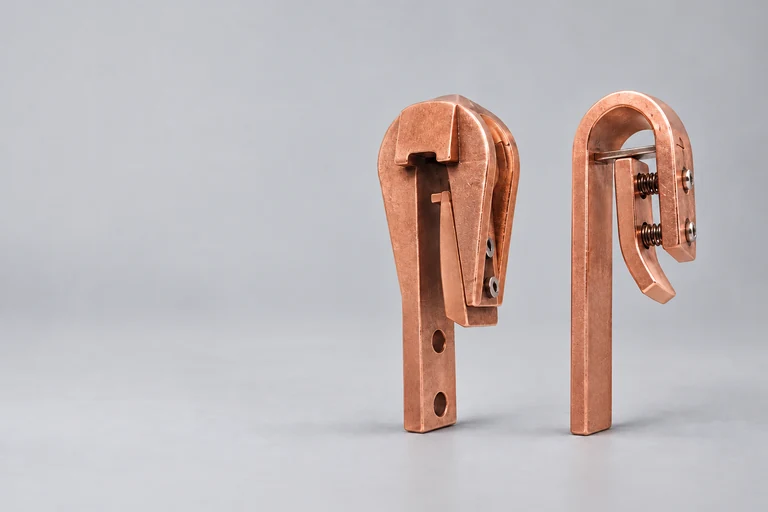

Kontaktköpfe KK und FK
Kontaktköpfe stellen die elektrische Verbindung zwischen Gestell und Warenschiene her. Stromstärke, Warenschienenbreite X und Einbausituation bestimmen die Auswahl.
KK
Typ KK mit Keilklemmung.
FK
Typ FK mit gefederter Spannplatte.
Für Kontaktköpfe veröffentlichen wir hier keine pauschalen Stromwerte. Nennen Sie den benötigten Strom und die Warenschienenbreite; wir bestätigen die passende Ausführung.
Auswahl für Ihre Anlage
Beginnen Sie mit Strombedarf und Schienenform. Danach werden Grundplatte, Befestigung und Gleichrichteranschluss festgelegt. Die Übersicht zeigt die Bauformen; sie ersetzt die projektbezogene Auslegung nicht.
| Typ | Bauform | Grundplatte |
|---|---|---|
| E | Einfach | Ohne |
| K | Einfach | Mit |
| D | Doppelt | Ohne |
| K-D | Doppelt | Mit |
| D-R | Doppelt-rund | Ohne |
| K-D-R | Doppelt-rund | Mit |
Je Typ zu bestätigen: Strombelastbarkeit, zulässige Warenschienenmaße, Einbaumaße, Befestigung und elektrische Anschlussdetails. Die vorhandenen Skizzen sind Orientierungshilfen, keine freigegebenen Einbauzeichnungen.
Diese Angaben brauchen wir für eine belastbare Auswahl
Strombedarf
Benötigte Stromstärke und Angaben zur Anlage.
Warenschiene
Form, Breite bzw. Durchmesser X und eine Zeichnung oder ein Foto mit Maßen.
Einbau und Anschluss
Einbauraum, vorhandene Befestigung, Grundplatte und Gleichrichteranschluss.
Beschaffung
Gewünschter Typ, Stückzahl und bei Ersatzbedarf Fotos des vorhandenen Bauteils.
Auswahlhilfe und Datenblätter
Die aktuelle Auswahlhilfe fasst die bestätigten Bauformen und die Angaben für Ihre Anfrage zusammen. Verbindliche Werte und Einbauzeichnungen werden für das ausgewählte Produkt abgestimmt.
Historische technische Unterlagen
Diese älteren Unterlagen enthalten historische Firmenangaben, Typbezeichnungen und teilweise abweichende Stromwerte. Die heutige Bezeichnung für den einfachen Kontaktblock mit Grundplatte ist K; historische Unterlagen verwenden auch K-E. Maßgeblich sind die aktuelle Auswahlhilfe und die Bestätigung für Ihr Projekt.
Praktische Fragen
Gilt 250–10.000 A für jeden Kontaktblock?
Nein. Das ist der bestätigte Bereich der Kontaktblockfamilie. Die Strombelastbarkeit des ausgewählten Typs wird anhand Ihrer Anfrage festgelegt.
Welches Maß ist mit X gemeint?
In den vorhandenen Skizzen bezeichnet X bei K und K-D die relevante Warenschienenbreite. Bei K-D-R ist X der Durchmesser der runden Warenschiene. Bitte geben Sie zusätzlich die Schienenform und die Einbausituation an.
Wann benötige ich eine Grundplatte?
Das hängt von der vorhandenen Befestigung und dem Anschluss ab. E, D und D-R werden ohne Grundplatte beschrieben; K, K-D und K-D-R mit Grundplatte. Wir stimmen die konkrete Montage mit Ihnen ab.
Benötigt der Kontaktblock einen eigenen Klemm-Antrieb?
Das beschriebene Kontaktblockprinzip arbeitet selbstklemmend: Das Einsetzen und Belasten der Warenschiene stellt den Kontakt her; das Anheben löst ihn. Für diesen Klemmvorgang ist kein separater Antrieb erforderlich.
Kann ich nach den vorhandenen Skizzen direkt bestellen?
Die Skizzen zeigen relevante Maße, ersetzen aber keine freigegebene Einbauzeichnung. Stromstärke, Maße, Befestigung und elektrische Anschlüsse müssen für das ausgewählte Produkt bestätigt werden.
Wie frage ich ein System an?
Nutzen Sie die gemeinsame Zubehörauswahl. Den aktuellen Stand des Anfrageversands und unsere direkten Kontaktdaten finden Sie dort. Für die Auswahl helfen Stromstärke, Schienenmaße, Stückzahl und Fotos oder Zeichnungen.
Ihr Kontaktblock oder Kontaktkopf soll zur Anlage passen.
Stellen Sie uns Strombedarf, Schienenmaße und Einbausituation vor. Über die Zubehörübersicht gelangen Sie zur gemeinsamen Anfrage und zu unseren Kontaktdaten.
