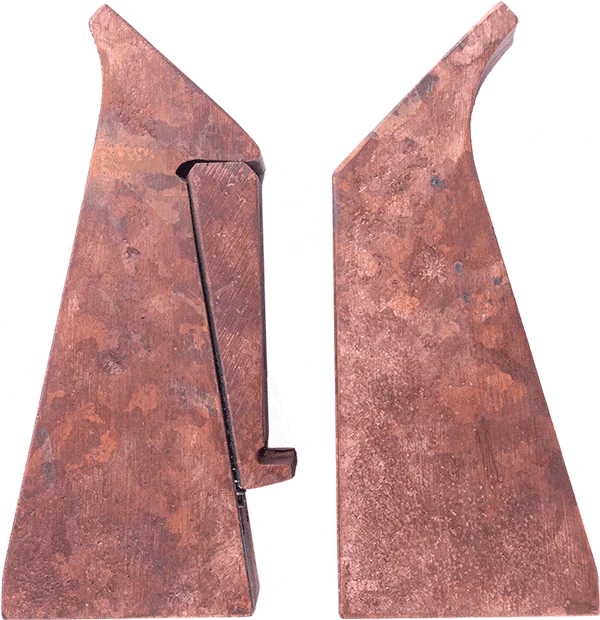

Typ E
Kontaktbock einfach, ohne Grundplatte
Ohne Grundplatte. Die vorhandene Aufnahme und Befestigung sind bei der Auswahl zu berücksichtigen.
Passende Kontakttechnik
für Ihre Anlage.
ERKO-Kontaktsysteme und Zubehör für Galvanik-, Eloxal- und Leiterplattenanlagen.
250–10.000 AStrombereich der Kontaktblöcke
Zubehör auswählen & anfragen Ausführung, Maße und Einbausituation stimmen wir projektbezogen mit Ihnen ab.

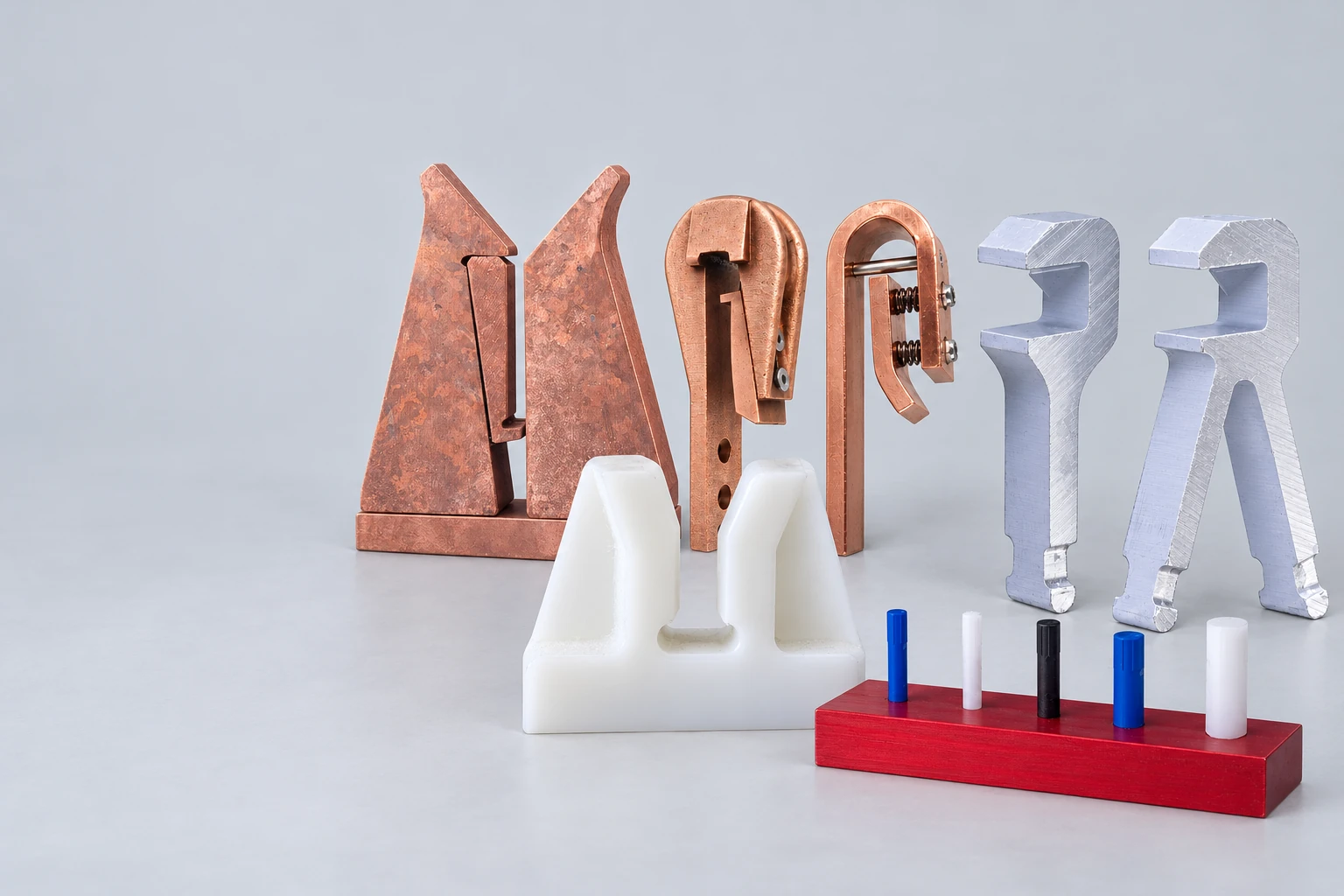

Unser Zubehör im Überblick

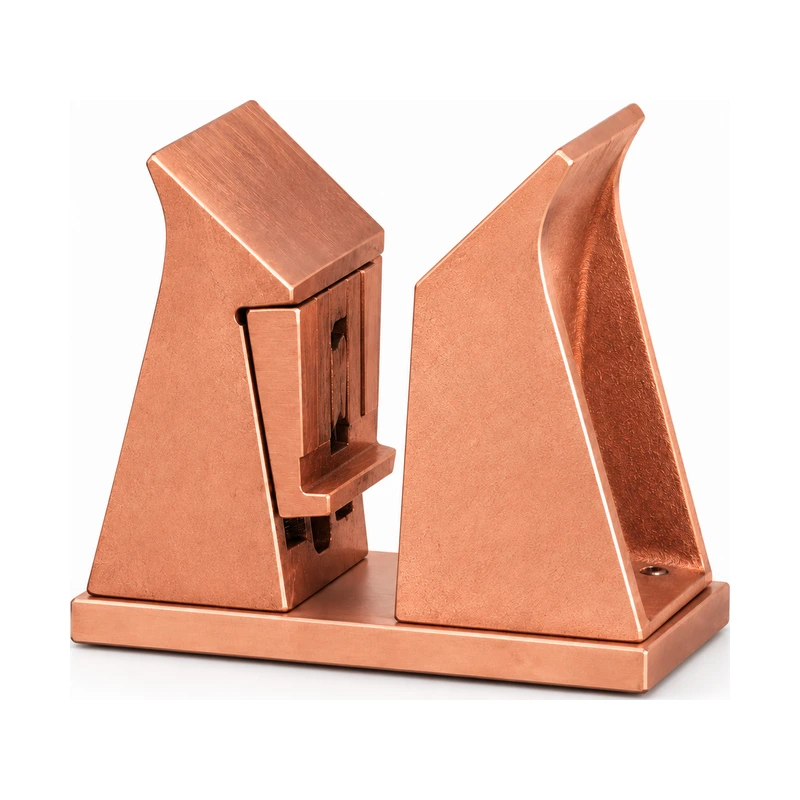

Kontaktblöcke
Strom übertragen. Warenschienen kontaktieren.
- Selbstklemmendes Funktionsprinzip
- Für Galvanik-, Eloxal- und Leiterplattenanlagen
- Ausführung und Grundplatte passend zu Ihrer Anlage
Strombereich der Kontaktblöcke250–10.000 APassende Ausführung und Einbausituation projektbezogen abstimmen.
Kontaktblöcke in Funktion
Produktdetails
Kontaktierung ohne separate Ansteuerung
Beim Einsetzen der Warenschiene wirkt die mechanische Belastung auf die Kontaktkeile. Beim Anheben wird die Kontaktierung gelöst. Eine separate Ansteuerung des Klemmvorgangs ist nicht erforderlich.
Fertigung und Anschluss
Die CNC-Metallbearbeitung der Kupfer-Chrom-Gussrohlinge erfolgt bei Erhardt ERKO. Grundplatte, Befestigung und Anschluss zum Gleichrichter werden auf die Einbausituation abgestimmt.
Was wir für Ihre Anfrage benötigen
Stromstärke, Warenschienenabmessungen, Anzahl sowie Fotos oder Zeichnungen der Einbausituation. Nutzen Sie die Zubehörauswahl am Ende dieser Seite.
Ausführungen, Funktion und Einbaumaße
Die passende Ausführung für Ihre Anlage
Bauformen aus der bisherigen Produktübersicht, mit oder ohne Grundplatte. Der einfache Kontaktblock mit Grundplatte wird als Typ K bezeichnet. Doppel- und Rundausführungen stimmen wir auf Anfrage ab.
Einfach
Ein einfacher Kontaktbock – als einzelne Ausführung oder auf Grundplatte.

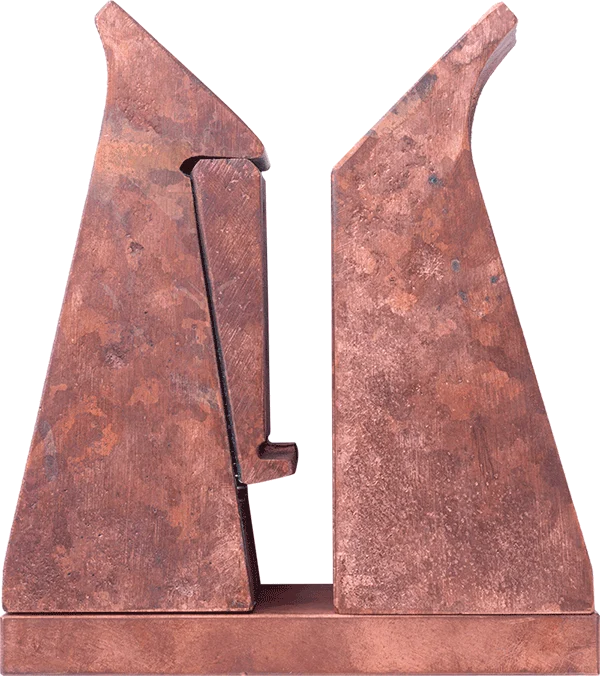

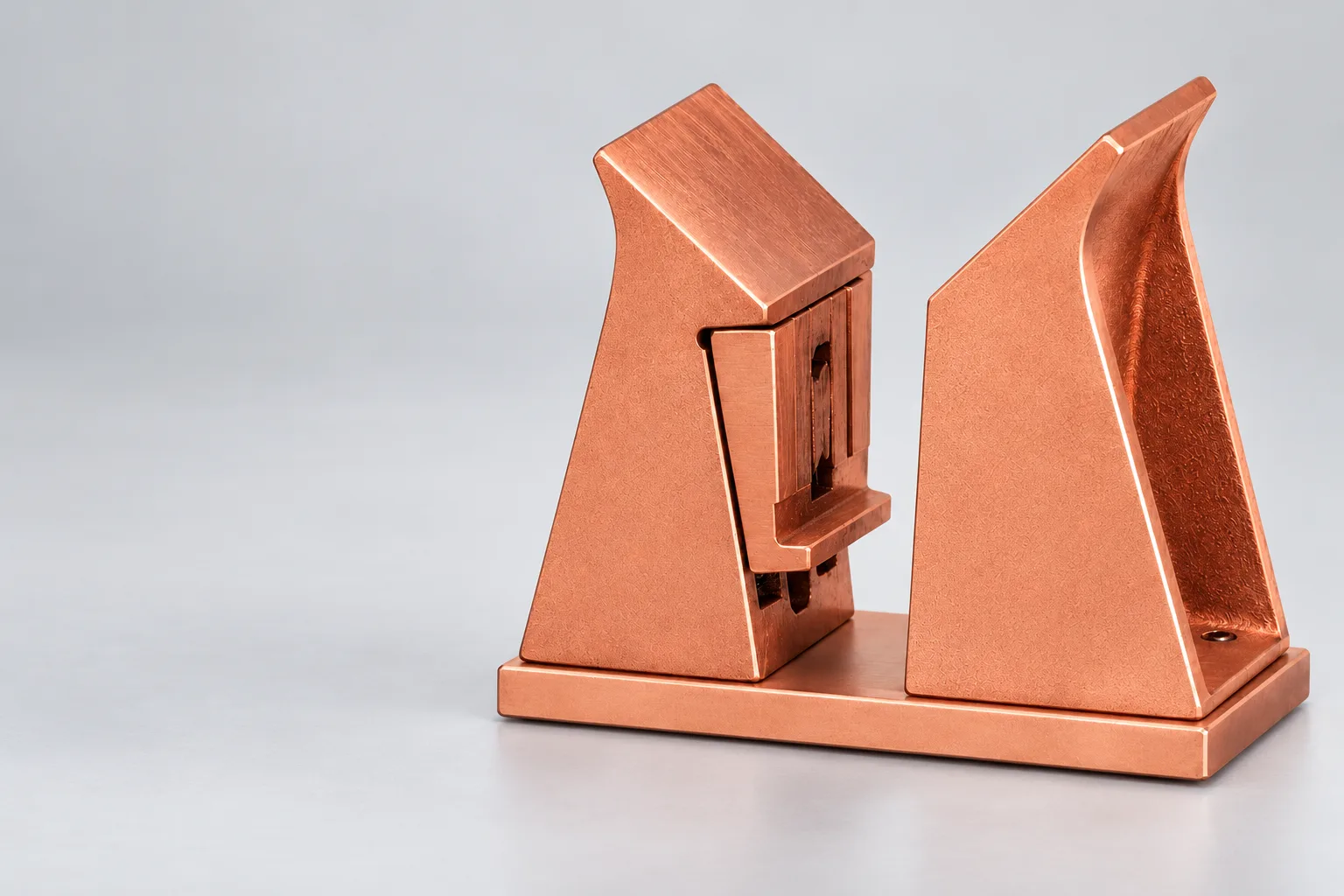

Typ K
Kontaktbock einfach, mit Grundplatte
Mit Grundplatte zur Montage. Anschluss und Befestigung werden auf die Einbausituation abgestimmt.
Doppelt
Doppelter Kontaktbock – mit zwei beweglichen Kontaktkeilen.

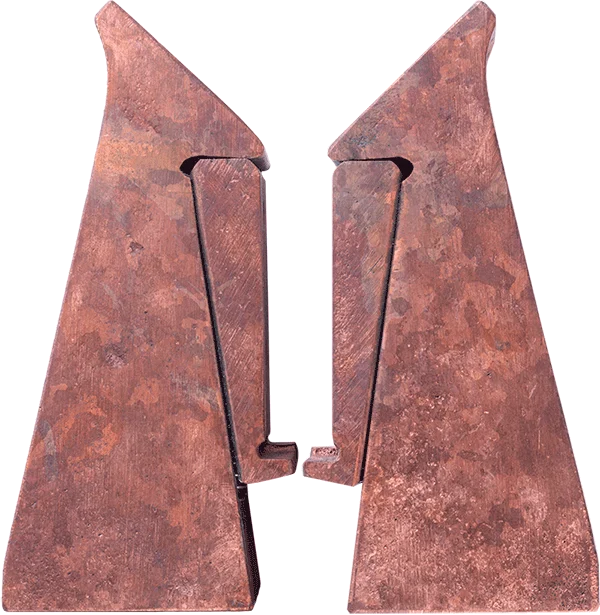

Typ D
Kontaktbock doppelt, ohne Grundplatte
Ohne Grundplatte. Die vorhandene Aufnahme und Befestigung sind bei der Auswahl zu berücksichtigen.

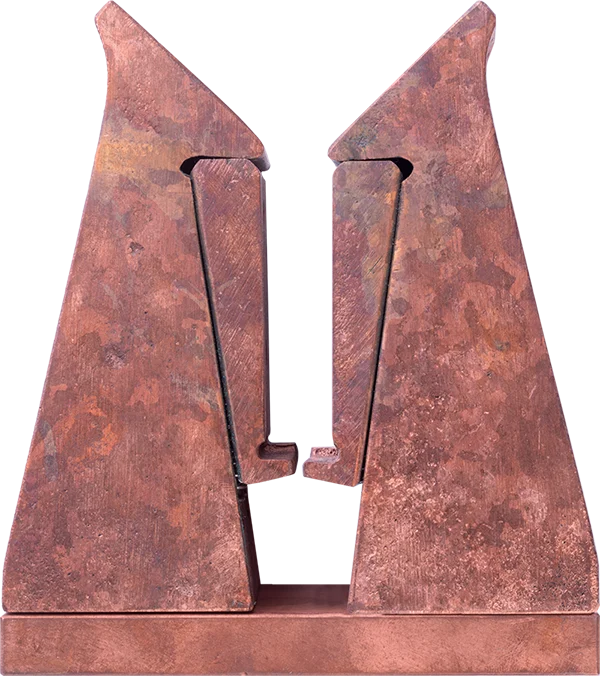

Typ K-D
Kontaktbock doppelt, mit Grundplatte
Mit Grundplatte zur Montage. Anschluss und Befestigung werden auf die Einbausituation abgestimmt.
Doppelt rund
Runde Ausführung des doppelten Kontaktbocks.

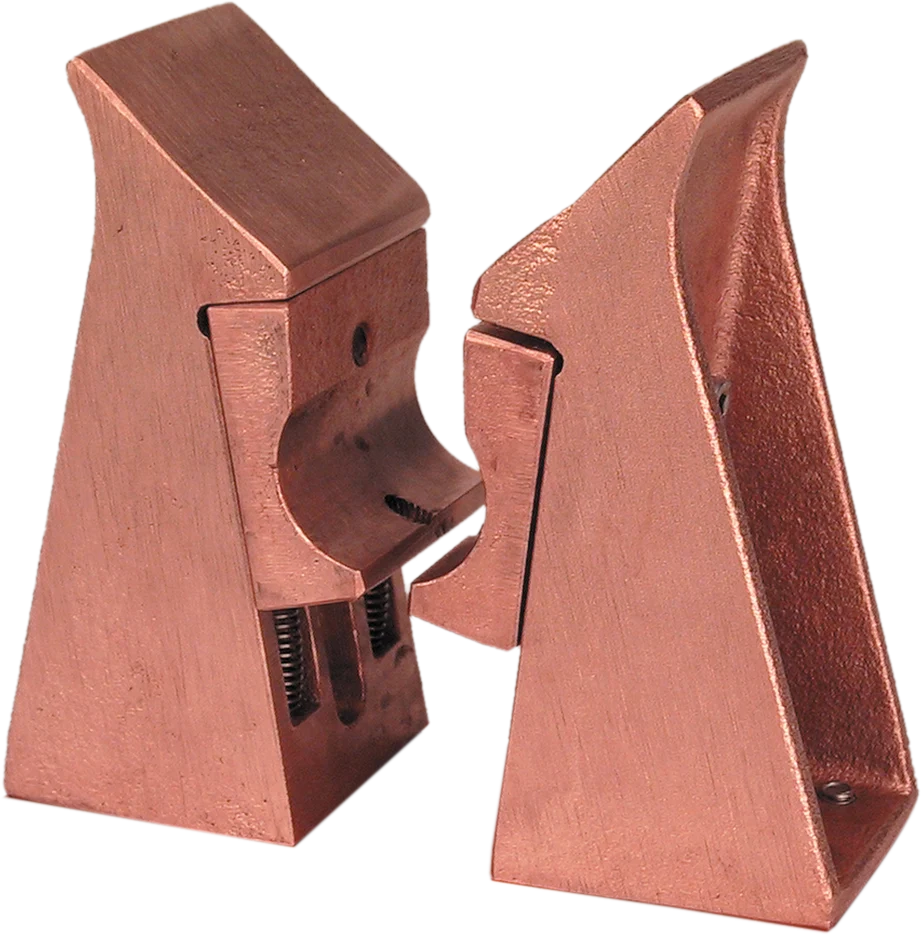

Typ D-R
Kontaktbock doppelt rund, ohne Grundplatte
Ohne Grundplatte. Die vorhandene Aufnahme und Befestigung sind bei der Auswahl zu berücksichtigen.

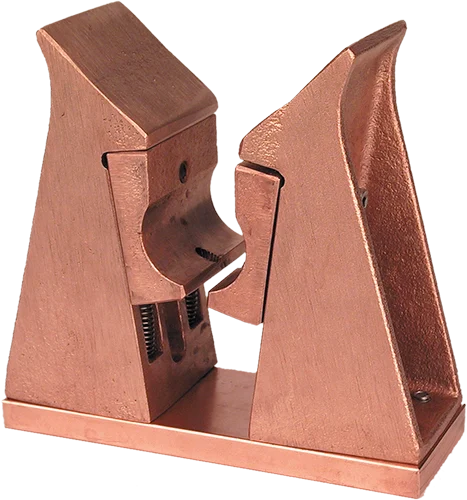

Typ K-D-R
Kontaktbock doppelt rund, mit Grundplatte
Mit Grundplatte zur Montage. Anschluss und Befestigung werden auf die Einbausituation abgestimmt.
Der Gesamtbereich von 250 bis 10.000 A gilt für die Produktfamilie. Stromstufe, Einbaumaße und geeignete Bauform werden für jede Anfrage separat geprüft.
Selbstklemmende Kontaktierung
Beim Einsetzen der Warenschiene wird die bewegliche Keilplatte nach unten gedrückt und die Kontaktierung hergestellt. Beim Anheben der Warenschiene wird die Verbindung wieder gelöst. Eine separate Ansteuerung des Klemmvorgangs ist nicht erforderlich.
- EinsetzenDie Warenschiene wird in den Kontaktbock eingesetzt.
- KontaktierenDie mechanische Belastung wirkt auf die Kontaktkeile.
- EntnehmenBeim Anheben wird die Kontaktierung gelöst.

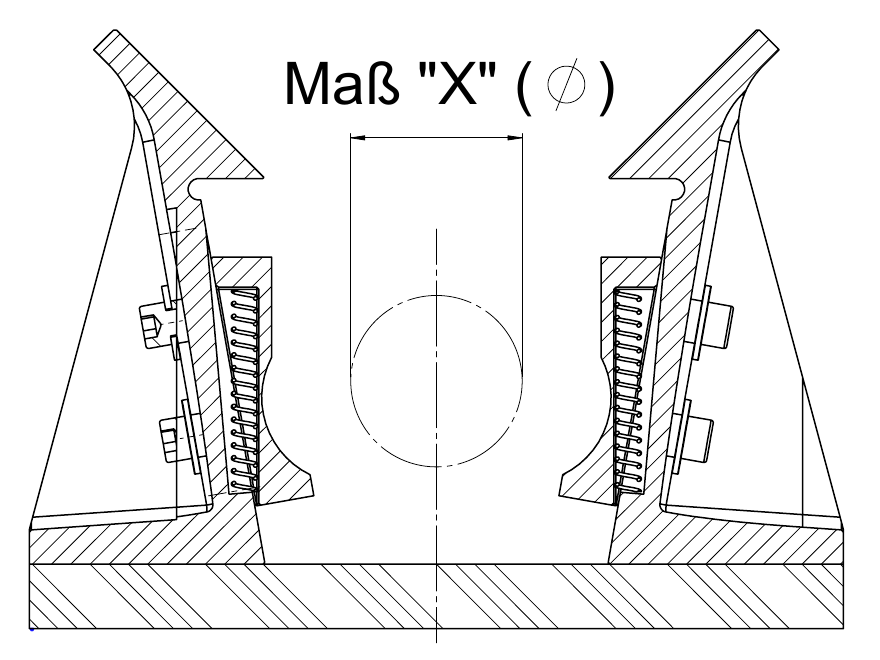

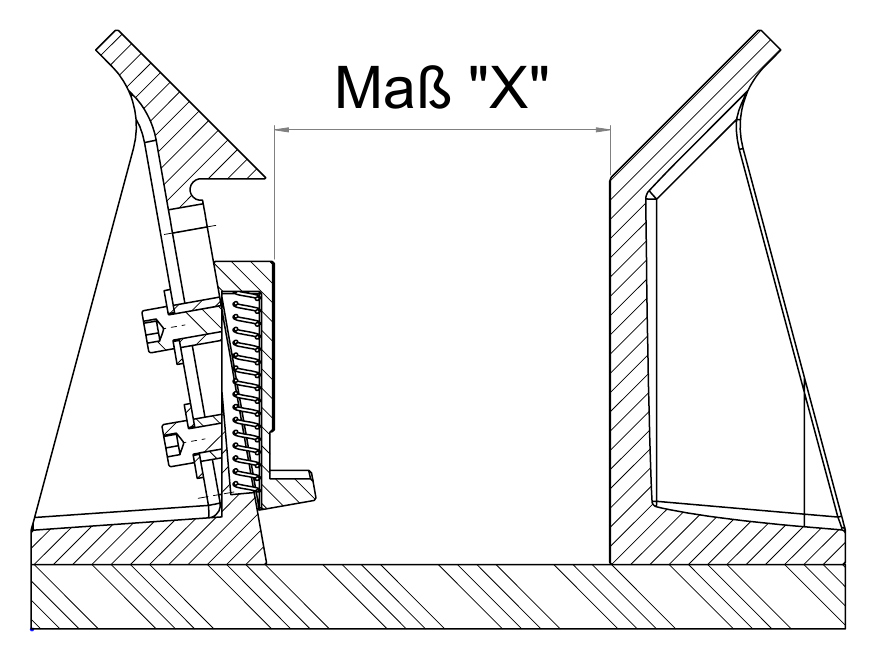

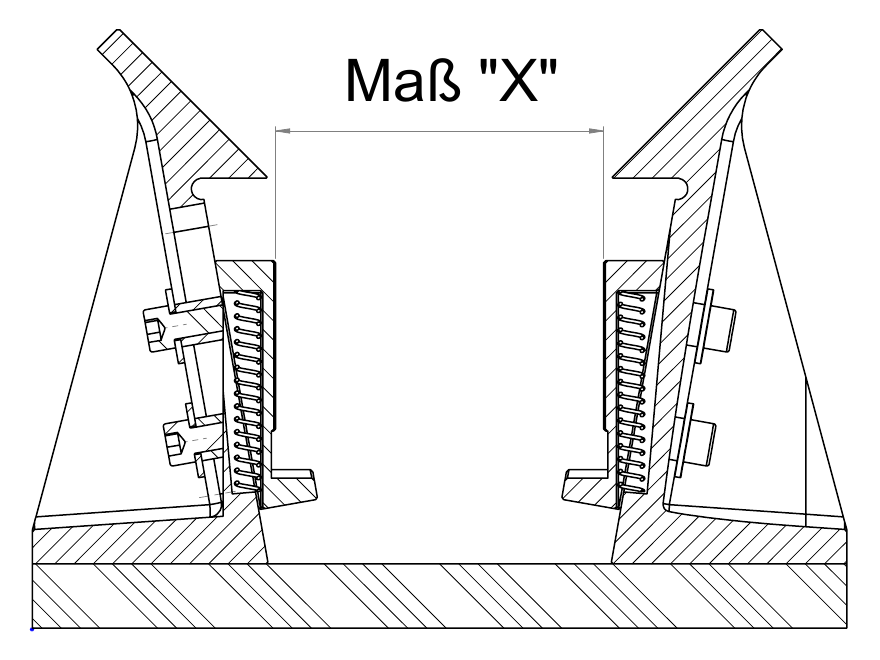

Warenschiene und Einbausituation
Die vorhandenen technischen Zeichnungen zeigen die für die Anfrage relevante Warenschienenbemaßung. Sie ersetzen keine freigegebene Einbauzeichnung der konkreten Ausführung.
Einbauskizzen und relevante Maße ansehen
Zeichnungsstand 08/2019 · zum Vergrößern öffnen
Zeichnungsstand 08/2019 · zum Vergrößern öffnen
Zeichnungsstand 08/2019 · zum Vergrößern öffnen
Grundplatten und Fertigung

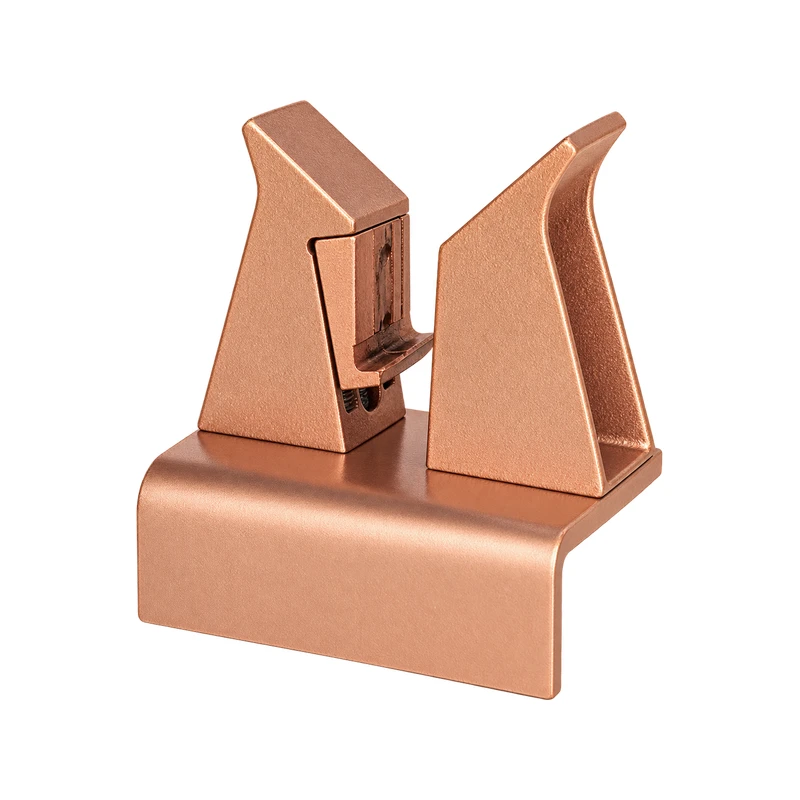

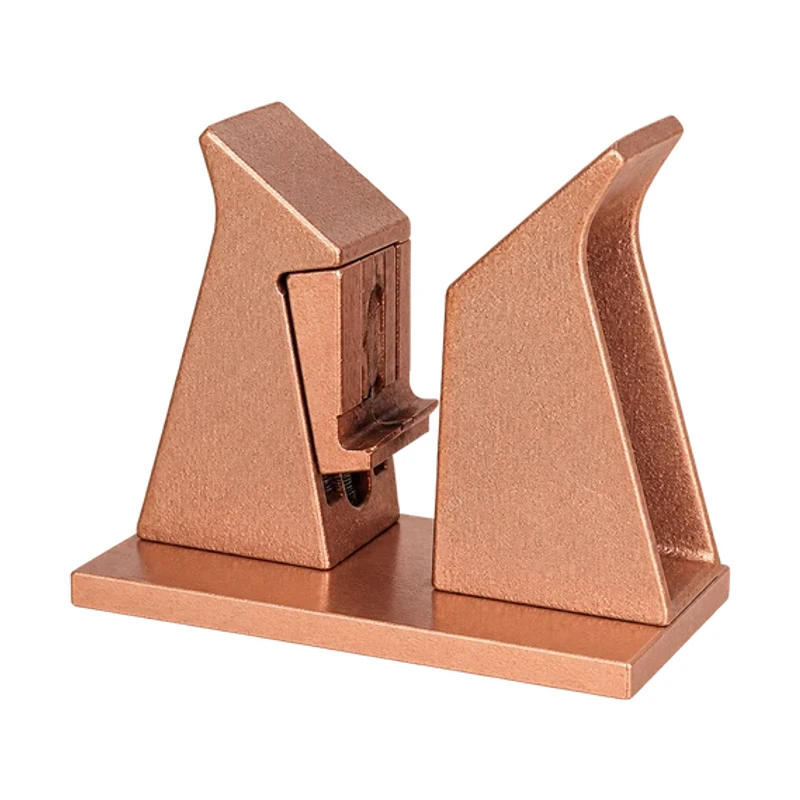

Grundplatten können mit gerader oder abgewinkelter Anschlussfahne sowie abgestimmten Befestigungen ausgeführt werden. Die CNC-Metallbearbeitung der Kupfer-Chrom-Gussrohlinge erfolgt bei Erhardt ERKO. Mechanische und elektrische Schnittstellen stimmen wir für Ihre Anlage ab.

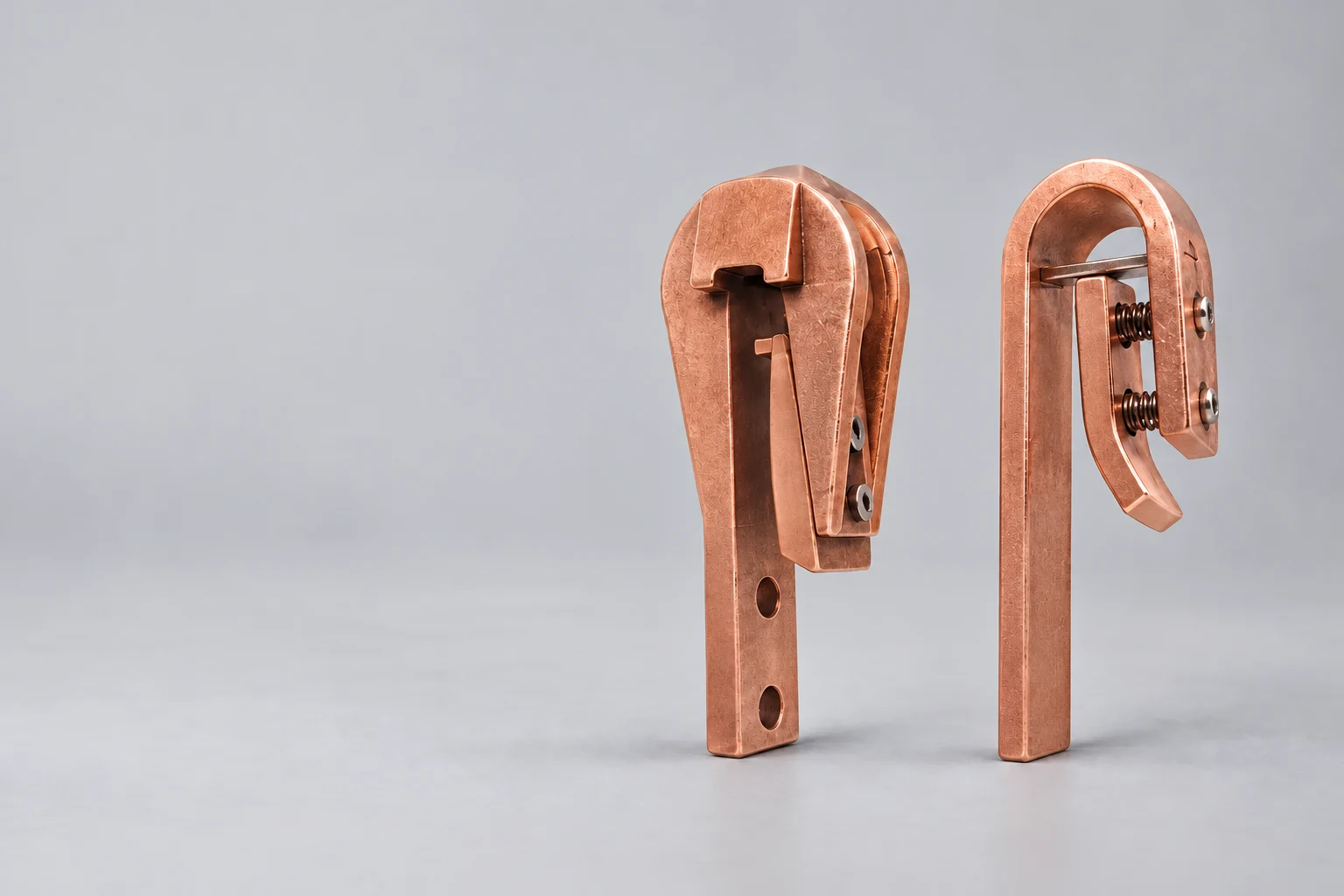

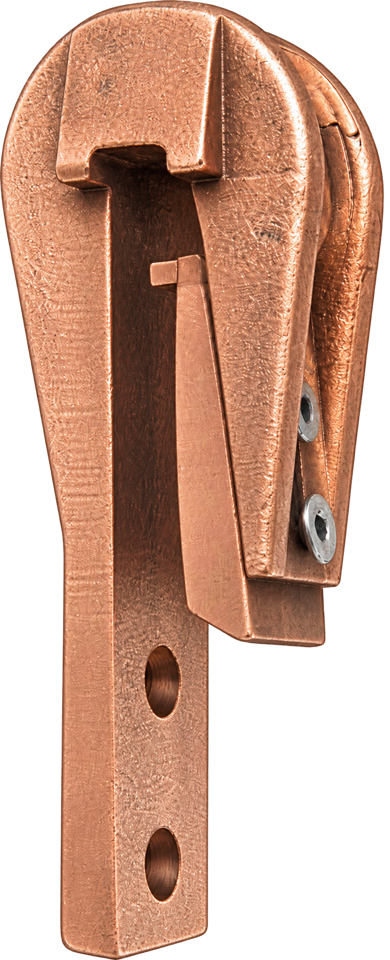

Kontaktköpfe
Gestelle elektrisch an der Warenschiene kontaktieren.
- Elektrische Kontaktierung von Gestellen an der Warenschiene

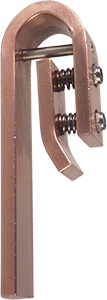

- Typ KK mit Keilklemmung · Typ FK mit gefederter Spannplatte
- Auslegung nach Stromstärke und Warenschienenbreite
Produktdetails
Kontaktköpfe passend auswählen
Kontaktköpfe stellen die elektrische Verbindung zwischen Gestell und Warenschiene her. Die geeignete Ausführung hängt von Stromstärke, Warenschienenbreite und Einbausituation ab.
Angaben für Ihre Anfrage
Geben Sie Stromstärke, Warenschienenbreite X und benötigte Stückzahl an. Fotos oder Zeichnungen des Gestells und der Warenschiene helfen bei der Auswahl. Bei Ersatzbedarf ist auch ein Bild des vorhandenen Kontaktkopfs hilfreich.
Kontaktköpfe anfragen
Kontaktköpfe der Typen KK und FK können Sie in der Zubehörauswahl am Seitenende auswählen.

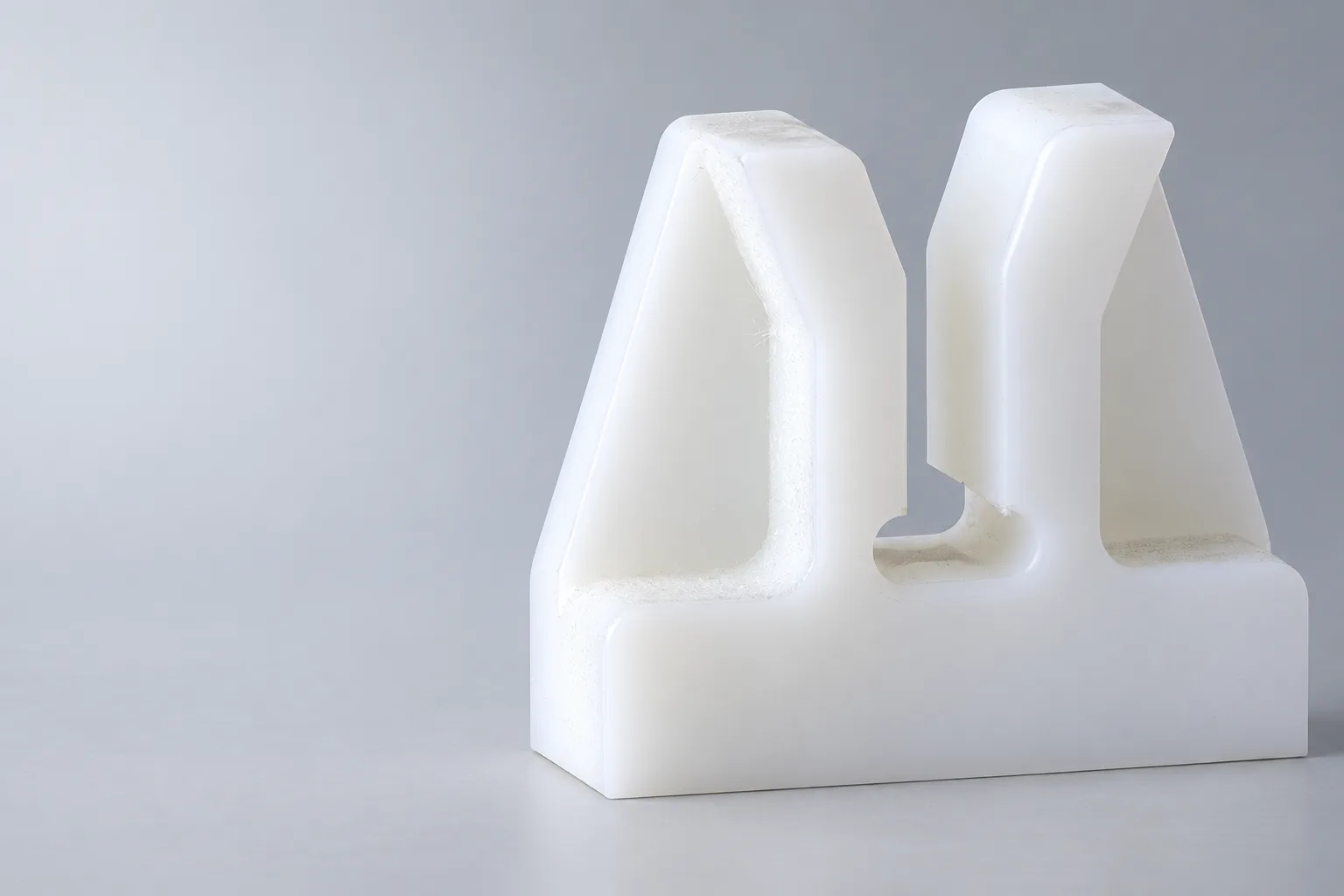

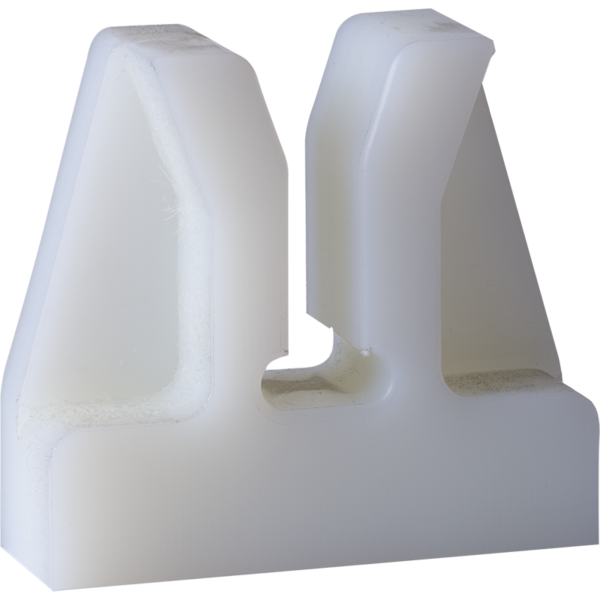

Kunststoffauflagen
Die passende Auflage für Ihre Warenschiene.
- Gegenstück zur Kontaktierung der Warenschiene
- CNC-Bearbeitung nach Kundenanforderung
- Abmessungen auf die Einbausituation abgestimmt
Produktdetails
Projektbezogene Ausführung
Kunststoffauflagen dienen als Auflage für Warenschienen. Geometrie und Montagebohrungen werden auf Ihre Anlage abgestimmt; Sondergrößen sind auf Anfrage möglich.
Werkstoff und Einsatz
Die Auflagen bestehen aus chemieresistentem Kunststoff. Die Eignung für die konkrete Prozessumgebung und deren Medien stimmen wir projektbezogen ab.
Angaben für die Anfrage
Senden Sie Warenschienenabmessungen, Einbaumaße, benötigte Stückzahl und gegebenenfalls eine Zeichnung oder ein Foto der vorhandenen Auflage.

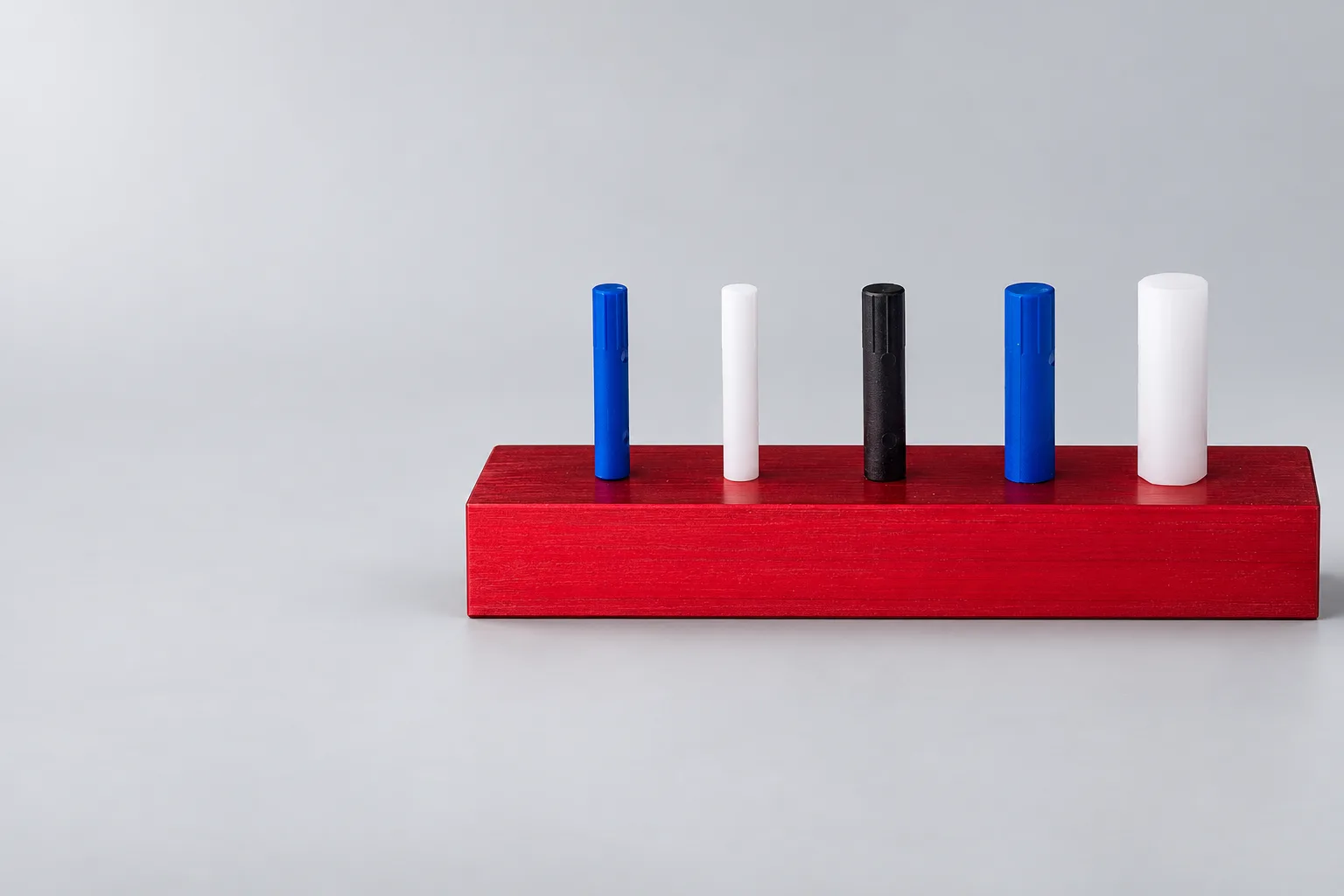

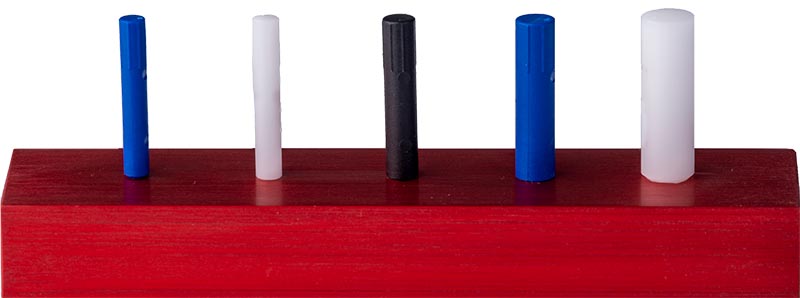

Kunststoffschrauben
Gewinde während des Eloxierens schützen.
- Für Anwendungen in der Oberflächenbehandlung
- Chemiebeständige Ausführung
- Wenige Gewindegänge für eine schnelle Handhabung
| Gewindegröße | Farbe |
|---|---|
| M2,5 | Blau |
| M3 | Weiß |
| M4 | Schwarz |
| M5 | Blau |
| M6 | Weiß |
| M8 | Schwarz |
Produktdetails
Gewindeschutz
Kunststoffschrauben schützen Gewinde während des Eloxierens. Die geeignete Größe und Ausführung stimmen wir für Ihr Bauteil ab.
Für eine passende Auswahl
Geben Sie Gewindegröße, benötigte Stückzahl und Anwendung an. Falls vorhanden, helfen Fotos oder eine Zeichnung des zu behandelnden Bauteils.
Anfrage
Wählen Sie die Gewindegröße und Stückzahl in der Zubehörauswahl am Seitenende. Die zugehörige Farbe wird automatisch übernommen.

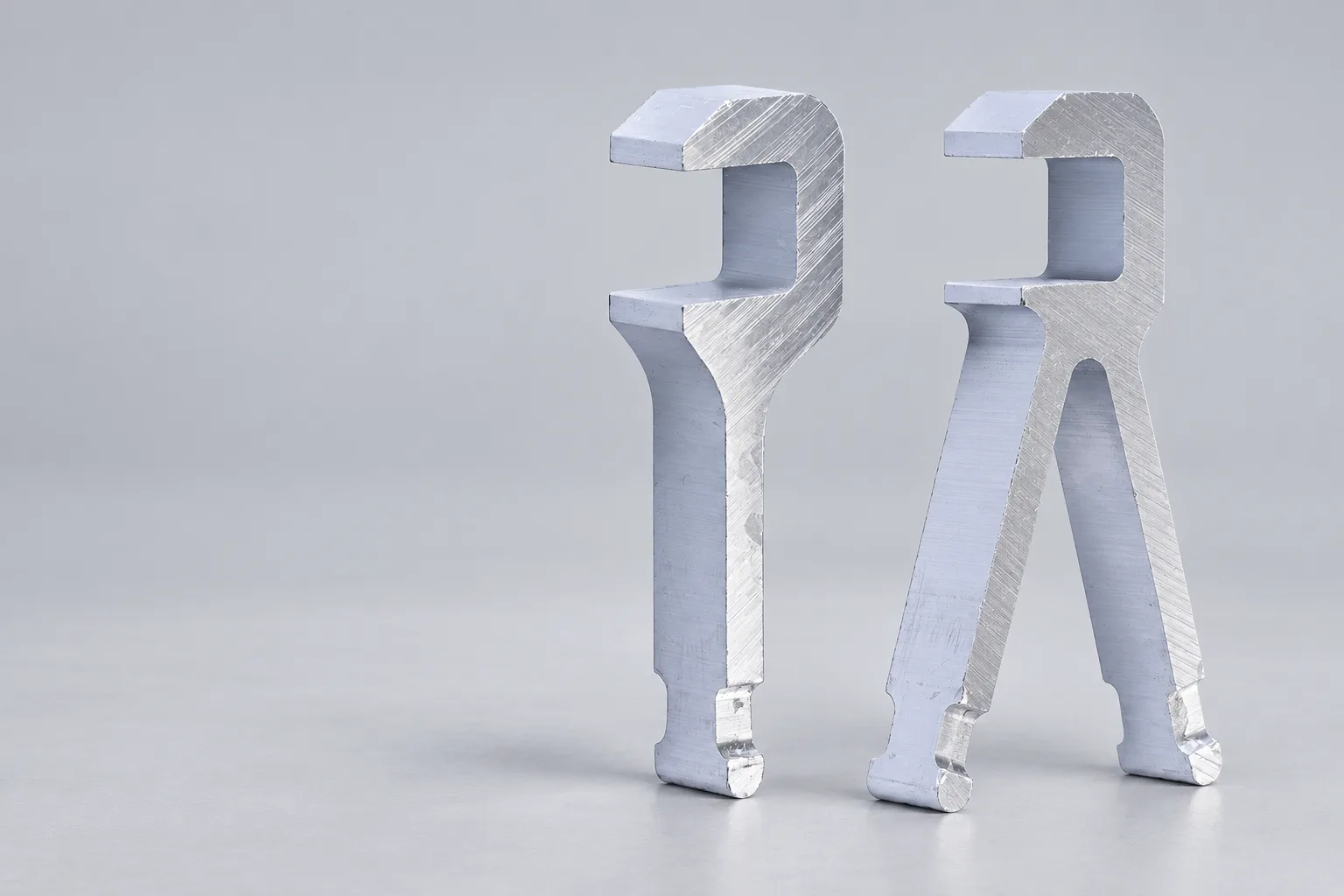

Einfach- & Doppelklammern
Bauteile elektrisch kontaktieren und befestigen.
- Elektrische Kontaktierung der Bauteile
- Befestigung für die Oberflächenbehandlung
- Einfach- und Doppelausführung
Produktdetails

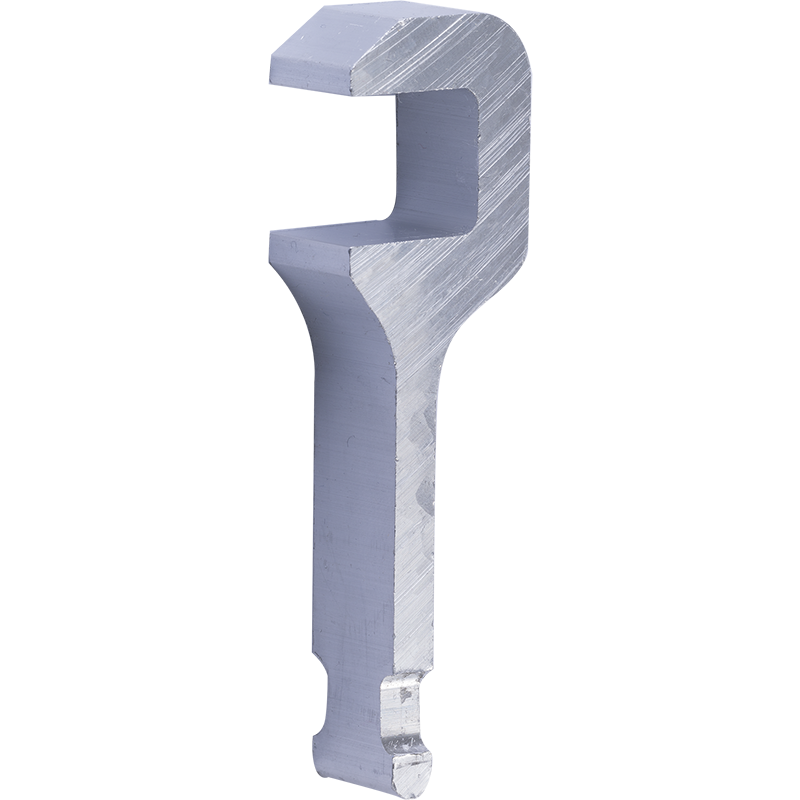

Einfachklammer
Klammer zur elektrischen Kontaktierung und Befestigung von Bauteilen am Stab. Die geeignete Ausführung und verfügbaren Abmessungen stimmen wir anhand Ihrer Anwendung ab.

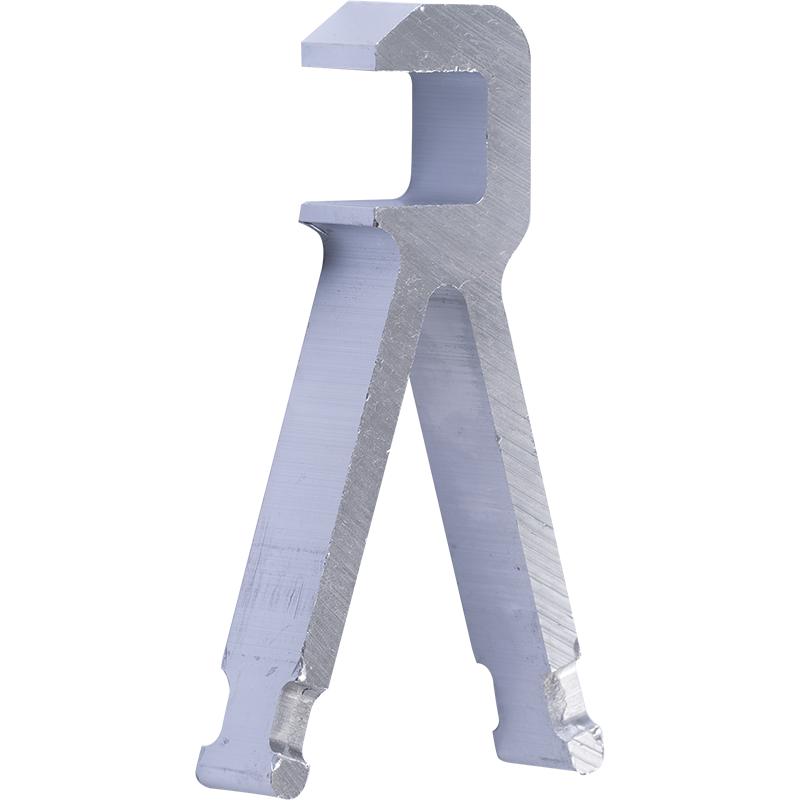

Doppelklammer
Doppelausführung zur elektrischen Kontaktierung und Befestigung von Bauteilen. Werkstückgeometrie und Aufnahmesituation bilden die Grundlage für die Auswahl.
Angaben für die Anfrage
Nennen Sie die gewünschte Ausführung, Stückzahl und Einsatzsituation. Fotos oder Zeichnungen helfen bei der Abstimmung.
Beide Ausführungen ansehen
Zubehör auswählen & anfragen
Mehrere Produkte in einer gemeinsamen Anfrage. Die endgültige Auslegung stimmen wir mit Ihnen ab.
Online-Anfragen sind vorübergehend nicht möglich.Bitte senden Sie Ihre Anfrage per E-Mail an info@erhardt-erko.de oder rufen Sie uns an: +49 6281 5201-0.
Zubehör für Ihre Anlage anfragen
Kontaktblöcke, Kontaktköpfe, Kunststoffauflagen, Schrauben und Klammern können Sie gemeinsam in der Zubehörauswahl zusammenstellen. Ergänzen Sie die wichtigsten Angaben zu Ihrer Anwendung.
Hinweis zu älteren Kontaktblock-Datenblättern: Die dort aufgeführten 12.000, 20.000 und 40.000 A gehören nicht zur aktuellen Auswahl. Aktuell gilt 250–10.000 A. Maße, Ausführung und Eignung werden projektbezogen bestätigt.
